遠心力載荷装置

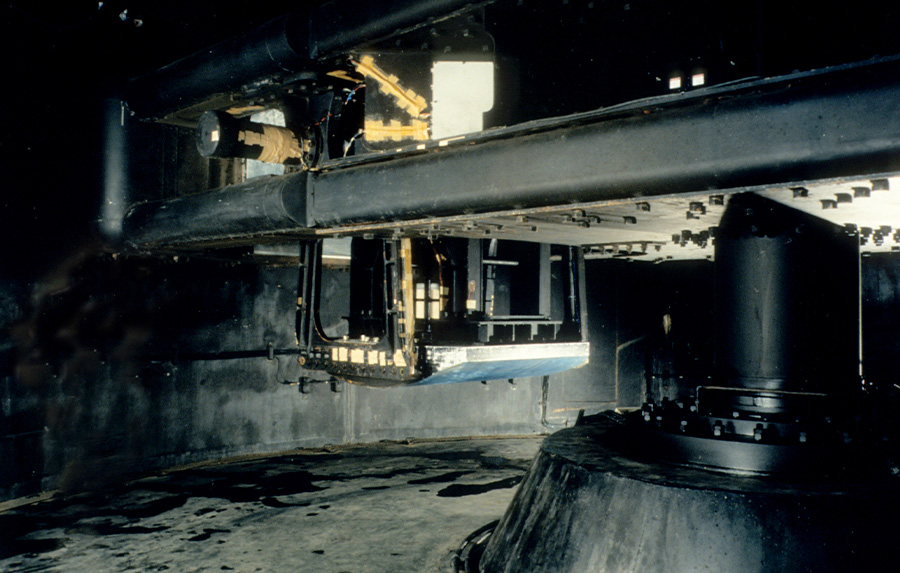

1980年に製作された弊社初の遠心力載荷装置は、当時国内最大規模の同種装置として稼働し、1994年までの14年間にわたり遠心模型実験の発展に貢献。

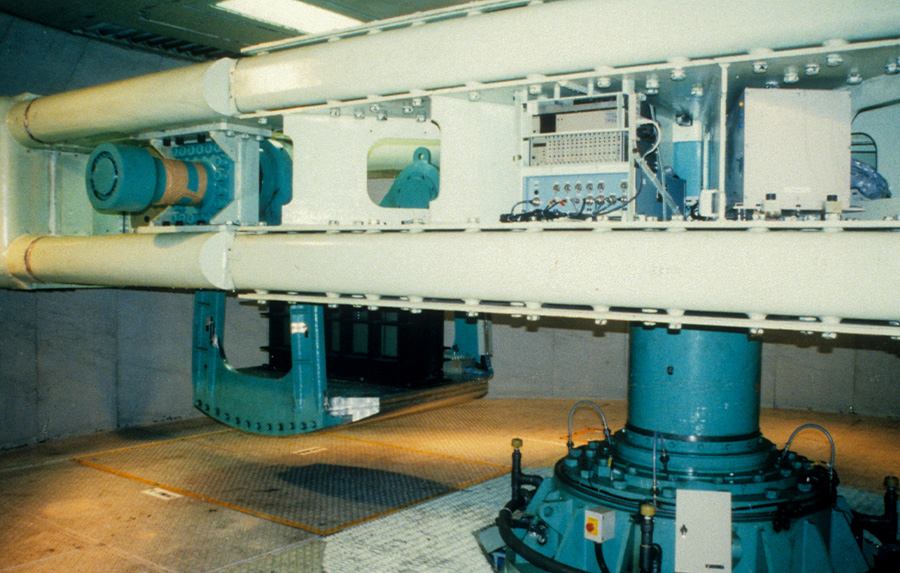

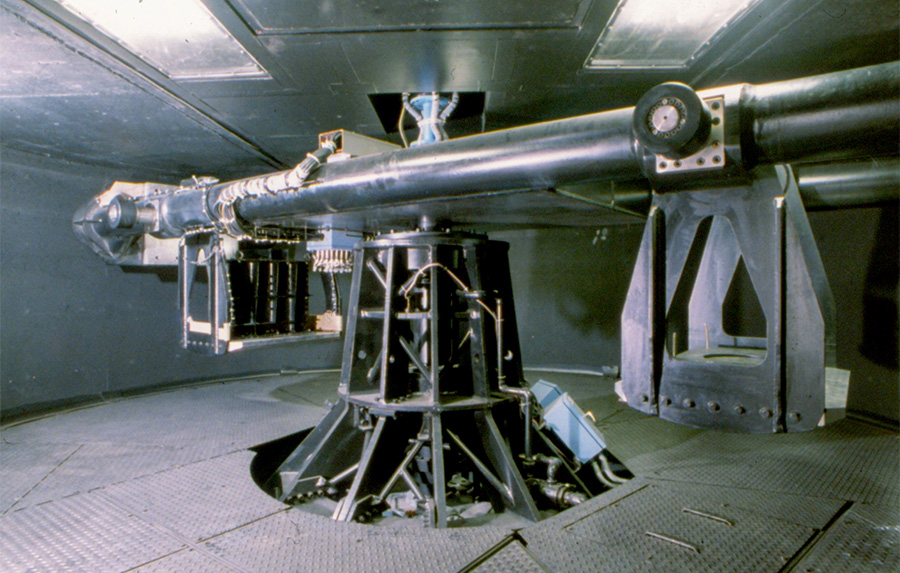

1988年製の本装置は、最大200Gの遠心加速度を与えることができ、2004年までの15年間にわたり数多くの研究に活用された。

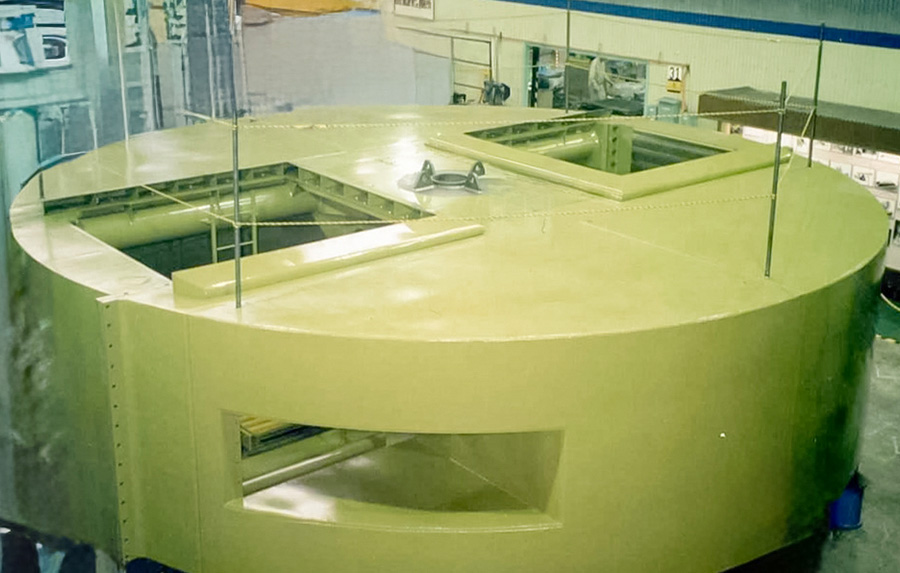

円盤型フレームの特性を活かした省動力設計に加え、模型水平設置方式および模型冷凍システムなど、顧客ニーズに応じたカスタマイズ設計を実施。

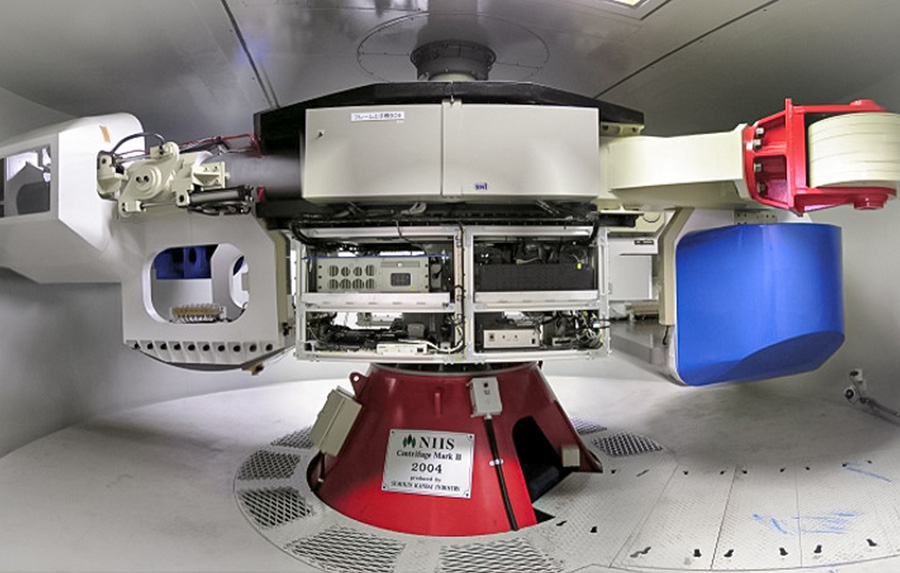

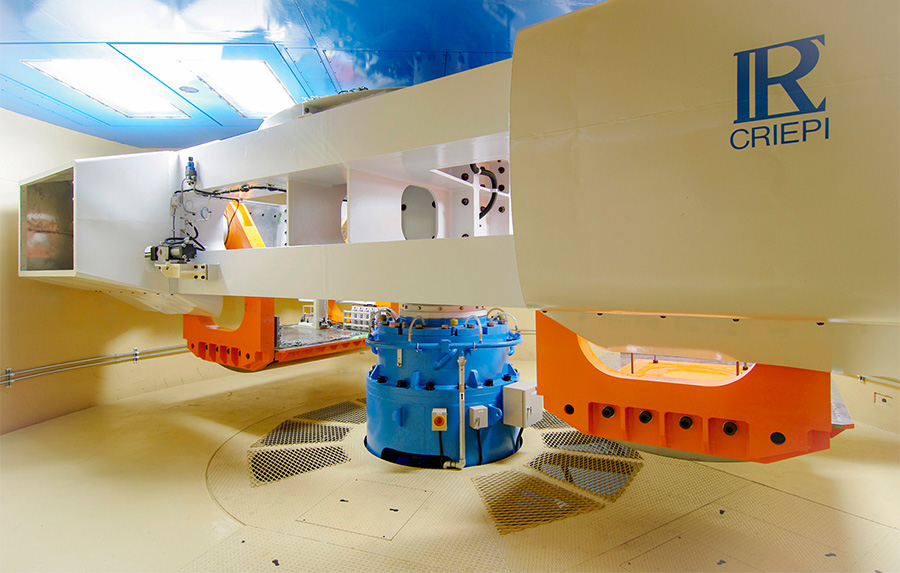

1988年製の後継機として製作された本装置は、顧客ニーズを踏まえて非対称ビーム構造を採用。有効回転半径は中規模装置ながら、大型装置並みのプラットフォームサイズを実現。

実験目的に応じたカスタマイズ設計の一環として、ピット内空調システムや状態監視システムなどを導入。⻑期間に及ぶ連続運転における安全性と信頼性の向上を実現。

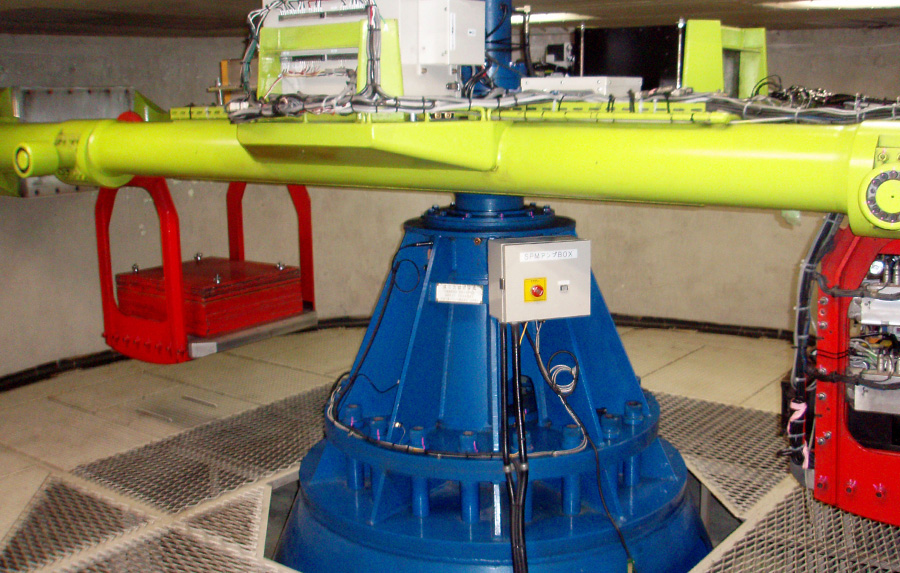

1994年製の旧装置をベースに改造・部分更新を施した本装置は、数値流体力学解析によるカウル形状の設計と汎用サーボモータの導入により、従来装置に比べて省動力化と回転制御の高精度化を実現。

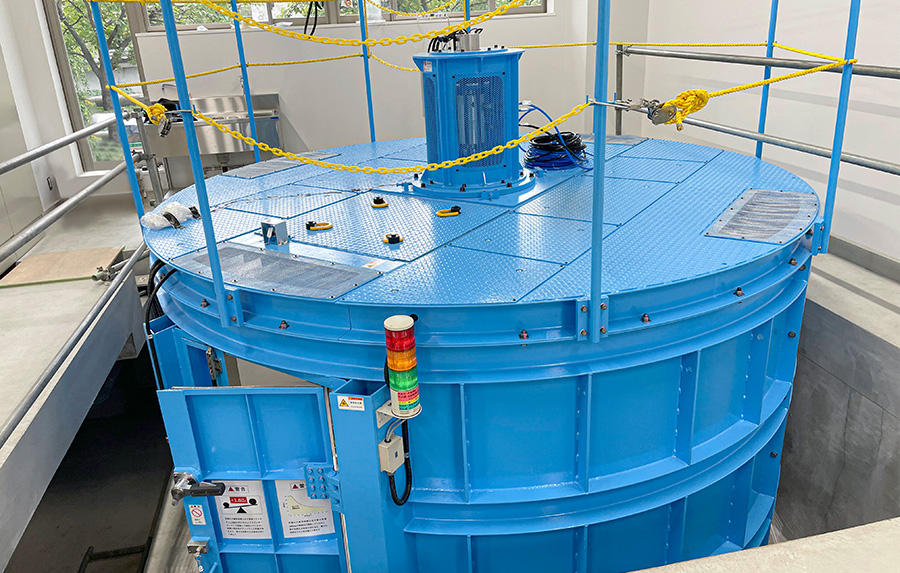

小型遠心装置と円形カバーのワンユニット化により、特別なRC基礎工事が不要となり、従来に比べて予算を抑えて遠心力載荷装置の導入を実現。
※写真は□4.1m×H1.6mの半地下ピット内に設置した状態。

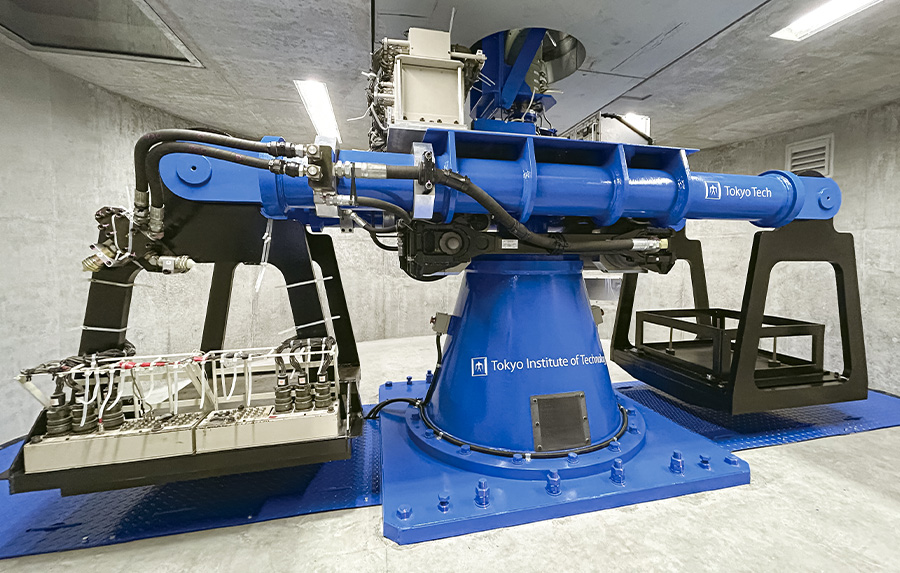

初期導入から25年以上が経過した他社製の装置について、駆動部など老朽部品の更新を含め、新棟への移設工事を実施。十分な資料が揃わない状況下においても、大きなトラブルなく工期内に完了。

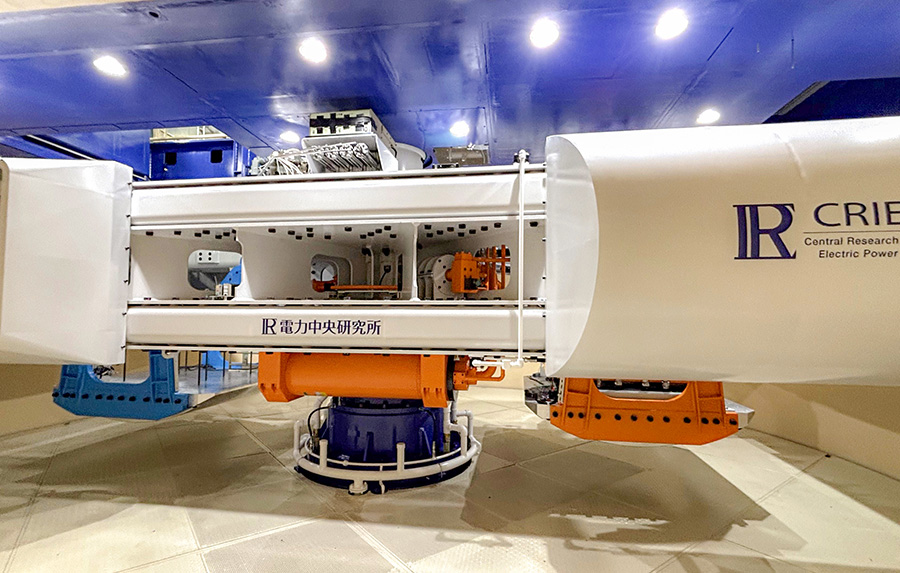

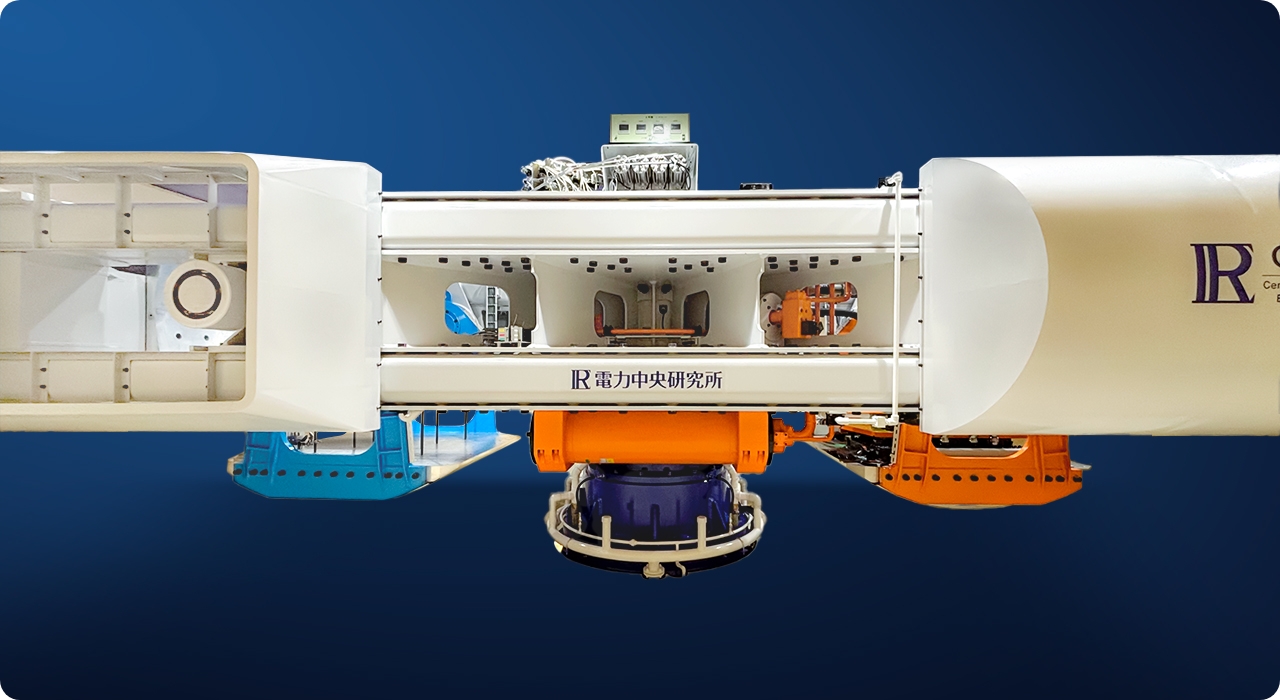

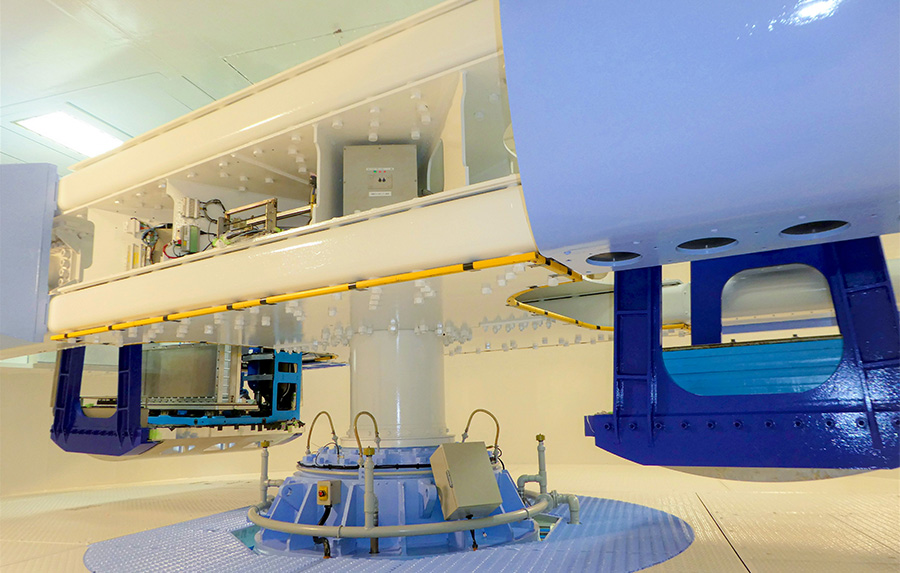

日本製鉄の高強度鋼を用いたフレーム構造の最適化により、強度性能の向上と快適な作業性の両立を実現。さらに、ピット内空調システムおよび状態監視システムなどを導入し、超⻑期実験における安全性と信頼性の強化を実施。
